如果您企業的數據中心不能保證24/7全天候提供服務，那麽您的業務可能不會保持長期正常的運轉。我們生活在一個始終不間斷運營的商業環境中，最終用戶需要隨時隨地的訪問他們所需要的應用程序。



您企業需要增強數據中心的彈性和可靠性。本文中，我們將與您分享有關不間斷電源(UPS)安裝的安全要求和技巧，以及提高電源可靠性的一些技巧。



在今天的24/7全天候運營的商業大環境中，“永遠保持在線運行”的業務環境、可靠性和韌性始終是關鍵任務設施的首要任務。然而，這方麵的目標極有可能受到這些設施的日常使用和運行的實際方麵的威脅。





有鑒於此，來自Eaton公司的業界專家們將在本文中為您提供對數據中心配電係統的全麵了解;其借鑒了該公司在這些領域多年的經驗，提供了教科書可能無法提供的相關設計指導和實用性的提示，但卻有助於顯著提升您企業係統的可靠性、電源可用性和正常運行時間，同時確保安全性和對於相關標準的遵守。



數據中心配電係統作為一個整體是從可用電源延伸而來的——其通常往往是從變壓器、發電機和不間斷電源(UPS)輸入，然後通過交換設備、斷路器進入到所支持的ICT、冷卻設備和相關負載進行輸出。因此，我們不僅要了解與電力設備的每個項目相關的問題，還有必要了解這些項目是如何相互影響的。而鑒於這些項目之間的相互影響還可能隨著數據中心負載的變化而變化的本質屬性，使得我們對於這方麵需要特別注意。



在正常運行和發生故障的兩種情況下，保持安全和消除人員和設備的風險無疑是至關重要的。同時還需要考慮電弧，注意其危險性及如何緩解。在本文中，我們將看到同時具備變壓器和發電機的電力係統的設計應該能夠處理過載的電流和短路條件以及額定運行，尤其注意三極和四極開關的影響、靜態旁路、不同的斷路器類型和選擇性問題。與此同時，電力基礎設施未來增長的相關影響也被考慮了——當模塊被添加到可擴展係統時，發生故障情況和選擇性問題應如何解決?還討論了如何最大限度地減少人為誤差所造成的影響，並回顧了通過互鎖實現的保護。



文章中還探討了必須防止靜態開關故障引起的反向饋電電流;借助現代UPS係統減輕這些現象，以及過載條件，特別是階躍變化，以及整流器電流限製。文中還涉及到相關的國際安全立法。在正常運行、維護期間及發生故障的不同條件下的UPS操作的詳細考慮因素;係統的可用性和對關鍵負載的保護及安全性的影響將凸顯在開始任何新的UPS安裝或升級之前，谘詢經驗豐富的UPS供應商的可行性。



雖然本文第一部分著眼於配電，但其重點是UPS.而在接下來的幾個部分中，則涵蓋了UPS和配電主題;饋線和優化，三極和四極開關和選擇性問題。總的來說，本文將為大家提供關於如何提高數據中心可靠性和安全性的相關知識，以及如何防止不必要的停機中斷。



在動態環境中保持最新狀態



最關鍵應用程序的管理人員發現自己需要不斷地在可靠性與投資之間進行最佳平衡。伴隨著新課題的出現，相關的焦點也隨之出現頻繁的變化;這方麵的例子包括抗震性、環境硫磺汙染、EMI、散熱、職責的轉換等等。



反向饋電保護(Backfeed protection) 立法



反向饋電保護是由《IEC 62040-1：2008不間斷電源係統(UPS) 標準》的第1部分：《UPS使用的一般要求和安全要求》所規定的。該標準也是歐洲規範，並規定了帶有法律強製性要求，以確保UPS安裝過程中維修人員的安全。該標準允許反向饋電保護的兩種替代方案;在UPS內安裝一款內部反向饋電隔離裝置，或安裝外部輸入線路隔離裝置，隻在UPS內部執行反饋檢測和控製，同時在安全標準描述的相關開關設備中需要警告標簽。當輸入電源丟失時，反饋保護裝置必須在15秒內通過分離的方式將電源中任何永久連接的UPS的輸出隔離，以防止在上遊導致可能的危險電壓。請注意， “反饋”這一術語和本文中涉及到的人員安全和危險電壓或能量要求，並不是有時被誤認為的反向功率流。



重要的是要理解，包括半導體和晶閘管的靜態開關以及相關聯的控製和緩衝電路可能不能為上遊電氣網絡的安全維護提供足夠的隔離，即使其正如企業所預期的那樣工作。當靜態開關晶閘管的門極信號(gate signal)關閉並且不通過電源時，電路可能會在上遊泄漏一些電壓和電流，其足以對人員造成危害。因此，反向饋電保護主要是在正常運行條件下用於UPS係統，而不僅僅是經常被認為的故障情況。

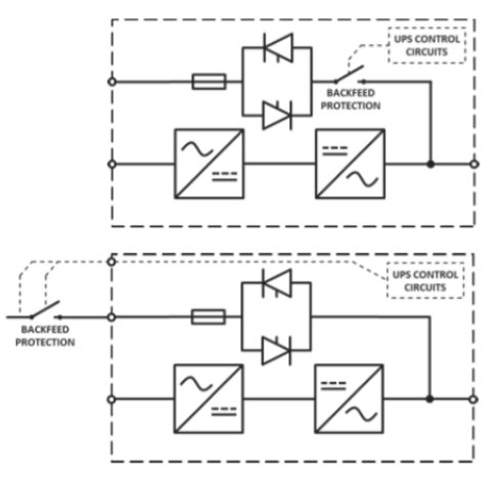

圖1：具有內部反饋保護裝置的UPS與左側靜態旁路開關串聯;外部輸入線隔離裝置的原理在右邊實現。



如果依賴於一款外部設備，則該要求將涉及到安裝，而不是產品本身。在這種情況下，履行最低立法要求的責任在於電氣承包商或安裝業主，他們對UPS設備和安裝產品的特定安全標準要求可能缺乏足夠的了解。



如果外部連接的反饋保護裝置在存儲能量模式下工作，則可能會受到來自UPS的危險電壓的影響。為了讓維修人員知曉這種風險，UPS產品安全標準要求用戶在UPS和外部反饋保護裝置之間的所有開關設備接入點和開關設備上均需明確標示警告標簽。
